Silicon Labs開發USB雙重用途埠充電解決方案，瞄淮智能手機、平板電腦、筆記型電腦以及其他可攜式裝置...

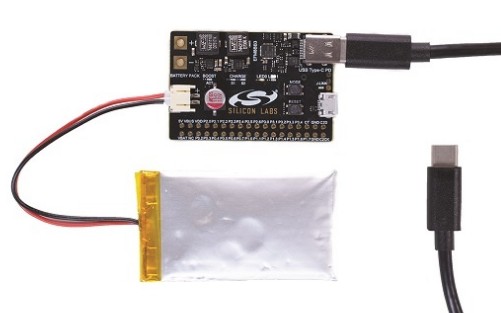

芯科科技(Silicon Labs)推出簡化USB Type-C可充電鋰離子電池組開發的完整
PCBA參考設計，用于供電智能手機、平板電腦、筆記型電腦、耳機和其他可攜式裝置。
該PCBA參考設計包含了開發人員采用USB Type-C電力傳輸(PD)創建雙重用途埠(DRP)應用所需的所有資源，可加速新型USB Type-C電池組的開發、或?qū)F(xiàn)有USB Type-A電池組設計遷移到Type-C。Silicon Labs之USB Type-C電池組PCBA參考設計包括開發板、USB Type-C PD協定堆迭、范例代碼、原理圖和硬件手冊。
DRP電池組PCBA參考設計運用了Silicon Labs Simplicity Studio內的PD協定堆迭，該協定堆迭使開發人員能透過調用先進功能來協商和發送USB Type-C訊息，進而實現傳送或接收電力。彈性的電路板設計使開發人員能完全控制電池應用，其中并包含一個可在Sink和Source模式間改變電力方向的按鍵。
開發板上的Silicon Labs EFM8 Busy Bee MCU則作為PD控制器，透過協商各種電力方案提供卓越的設計彈性。PCBA參考設計提供15W(3A@5V)之電力，并可于1.8A下充電。此外，由于PD協定堆迭僅使用MCU的部分功能，因此開發人員可運用剩馀的周邊、記憶體和處理能力來控制穩壓器和電源IC、檢測方向、控制開關、更新其他主機狀態等。透過將EFM8 Busy Bee MCU作為PD控制器，使開發人員可結合其他實用的功能，包括采用內部溫度感測器和類比數位轉換器(ADC)以監控電池組的溫度和電壓，防止過熱或過充電等。
為了協助開發人員方便地新增USB至嵌入式設計，以及降低韌體開發的成本和復雜性，Silicon Labs提供多種支援USB轉串列匯流排協定的單晶片連接橋接解決方案，以及用于人機介面裝置(HID)和電容式觸控應用的專用橋接器。此外，Silicon Labs的EFM8 8位元MCU產品組合及EFM32 Gecko 32-bit MCU產品組合也支援USB連接。
