具有各種良好特性的電路板材料，能夠因應現代無線通訊系統的需求，為具有低失真的PCB天線奠定基礎...
盡管天線具有不同的形狀和尺寸，但印刷電路板(PCB)天線能夠在大幅縮減尺寸的情況下保持性能不發生變化。當然，天線(包括基于PCB的天線)必須在設計和制造時確保具有最小的被動交互調變(passive intermodulation；PIM)指標，才能在當今擁擠的訊號環境中發揮最佳效能。
對于PCB天線，盡管低PIM指標主要與天線設計有關，但電路板材料對于PCB天線的整體PIM性能也有很大影響，所以也需要考慮如何選擇射頻(RF)/微波電路材料。
PIM是一種非線性的類二極體效應，當兩個或多個訊號結合時(例如來自不同的發射機)，就會產生不必要的諧波訊號。當這些額外產生諧波訊號的電平夠高平、且落在接收機的可接收頻率范圍內，那么，就可能會引起問題，干擾接收機正常偵測頻段內的訊號。雖然PIM不會對每一種應用都產生影響，但卻可能干擾無線通訊系統的正常運作，尤其是在其試圖復原較低電平訊號時。
PIM可能發生在任兩種不同金屬的連接點或介面處，例如連接器和電纜元件的連接處、天線和天線饋送的連接處。接觸不良的連接器、內部生鏽或氧化的連接器也可能會導致PIM。PCB材料也可能是PIM的來源，它可能來自于材料本身或饋電點。因此，透過了解不同電路板材料的參數與PIM之間的關系，將有助于選擇合適的材料，而不至于造成PCB天線的PIM性能退化問題。
PCB天線
以PCB形式制造的高頻天線可以有多種不同結構，從簡單的雙極(dipole)到基于環形諧振腔和羅特曼(Rotman)透鏡的復雜的結構。其中一種比較受歡迎的PCB天線就是微帶貼片天線，它可以在特定的頻率范圍內設計出簡單且緊湊的天線結構(如圖1)。許多產品利用多個PCB貼片天線或諧振結構，實現了波束成形網路(BFN)或相控陣天線，并透過電調方式，為雷達或通訊系統控制其薄型PCB天線結構的振幅、相位和方向。
在毫米波(mmWave)頻率下，緊湊型的平面PCB天線也越來越受到關注，例如用于汽車電子安全系統的77GHz先進駕駛輔助系統(ADAS)，就以這種天線實現盲點偵測、自動煞車系統和防碰撞等功能。由于這種系統的訊號功率較低，ADAS接收機必須依靠其高靈敏度，可靠地偵測從行人和其他車輛等目標反射的雷達回波。

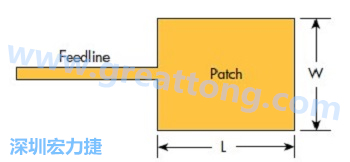

圖1：微帶貼片天線結構是大型天線陣列的基本組成

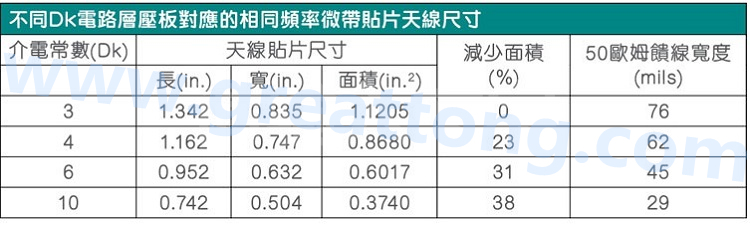

電路層壓板的介電常數(Dk)是許多工程師在設計微帶貼片天線時首先要考慮的因素。電路板材料的Dk值對于電路尺寸的影響將透過以下表格中的四個例子進行詳細描述，其結果并顯示對于特定頻率的微帶貼片天線，其尺寸隨著Dk值的增加而縮小。
該表是透過MWI-2017軟體計算而建立的，表中微帶貼片天線的尺寸，如長度(L)和寬度(W)可以利用以下的簡單方程中取得：
? W = (c/2fr)[2/(Dkeff +1)]0.5
? L = λ/[2(Dkeff)0.5] - 2ΔL
其中：
? Dkeff = 微帶電路的有效介電常數；
? λ = 基于微帶電路的波長；
? fr = 貼片輻射元件的諧振頻率；
? c = 自由空間中的光速；
? ΔL = 由于電場邊際效應引起的貼片延伸長度。
微帶貼片天線單元在發射時將電磁能量(EM)輻射到自由空間，在接收時將電磁能量傳輸到連接的電路上(例如，接收器)。但貼片只是PCB天線的一個組成單元，饋線構成了另一個重要部份。饋線在連接的微帶電路和輻射貼片之間，扮演著傳輸和接收電磁能量的橋梁作用。理想情況下，貼片應呈現高輻射，而饋線則具有低輻射，從而實現能量從電路到貼片的有效傳遞。
圖2展示可用于微帶貼片天線的四種不同饋線方式，分別為：松藕合饋電、底層饋電(常用于多層電路中，饋線在貼片下方)、緊藕合饋電，以及四分之一波長(λ/ 4)阻抗變換器饋電。這幾種饋電方式的饋線復雜性和用途均不相同。例如，針對底層饋電的情況，
PCB設計者可以選擇外層使用最好的電路板材料以獲得最佳的輻射，也可以選擇不同的內層電路板材料，從而降低饋線的輻射和插入損耗。

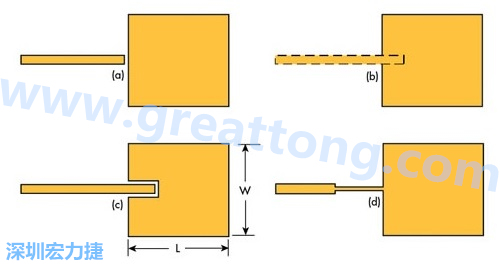

圖2：用于微帶貼片單元的四種不同饋線配置：(a)松藕合饋電；(b)底層饋電；(c)緊藕合饋電；(d)四分之一波長阻抗變換器饋電
對于天線而言，較厚的電路板材料更易于向外輻射能量。一般來說，設計諸如微帶貼片之類的天線輻射單元，應該選擇相對較厚且具有較低Dk值(例如2.2至3.5)的電路板材料。盡管更高Dk值的材料輻射效率較低，使用較高Dk值的電路板材料來設計PCB天線更具挑戰性。但當需要設計更小的貼片天線時，仍可透過最佳化設計而使用更高Dk值的電路板材料。
PIM策略
PIM較高的天線可能導致無線通訊系統中(如4G LTE無線網路)的資料遺失。這種網路仰賴分佈式天線系統(DAS)延長無線覆蓋，而新興的5G無線網路盡管頻率較高，但實際上也是如此。
對于收發系統中的兩種頻帶內載波訊號頻率f1和f2，PIM就是nf1-mf2和nf2-mf1的混合產物，其中n和m是整數。這種衍生的PIM諧波可以按一定規則進行分類，其順序由m和n之和確定，例如2f1-f2和2f2-f1(圖3)的三階分量。三階互調分量值得關注，因為它們離載波訊號最近而可能落在接收機的頻帶內，而且如果分量具有較高功率，就可能會造成接收阻塞。

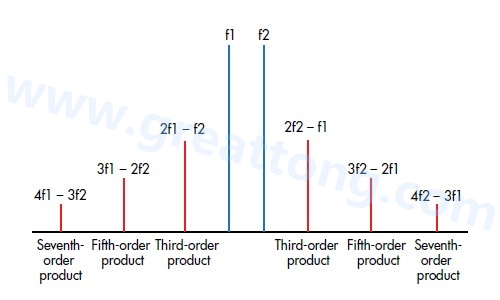

圖3：混合諧波導致不同階數的互調失真(IMD)
PIM諧波分量的幅度不僅是f1和f2幅度的函數，而且也是其PIM階數的函數。PIM諧波分量的幅度隨著階數的增加而減小。因此，第5、第7和第9階PIM諧波功率水淮通常較小而不會影響接收器性能。
到底多低的功率電平可以認為是低PIM？這個值可能因系統而異。對于4G LTE系統使用DAS設備中所包括的一些被動元件(如連接器和電纜)，-145dBc通常就夠低了。一般來說，-140dBc或更高數值被認為是較差的PIM性能，而-150dBc通常較好，-160dBc則更優越。
在專門設計的微波暗室中測量天線和其他被動元件的PIM電平時，低至-170dBc可能超出暗室測試環境雜訊水淮。而當使用兩個+43dBm單音訊號進行測量時，大多數PIM測試暗室的實際雜訊級為-165dBc。
當同一天線以共同饋線同時實現發射和接收功能時，低PIM尤其重要。因為發射機和接收機都同時位于同一系統中，多個發射訊號的非線性產物總會導致不想要的互調諧波，其幅度往往足以使接收機的性能降低。了解不同材料特性對于PIM產生的作用，就能減少PIM對PCB天線造成的影響。
盡管大多數情況下PIM是由電路結點(如焊點或連接器)中不均勻的材料產生，但電路板材料的特性，如粗糙的銅箔表面和不同類型的電鍍表面處理，也可能會產生較低或較高的PIM電平。電路板材料中的某些參數就可以用來作為設計低PIM PCB天線的參考。
例如，相較于PCB層壓板的陶瓷或聚四氟乙烯(PTFE；塑料)介質，層壓板的銅箔表面粗糙度對于影響PIM起主要作用。同時，對于相同介質材料的電路(例如，含有玻璃或陶瓷填料的PTFE)，粗糙的銅箔表面對于PIM性能的影響就要比平滑的銅箔表面更大。

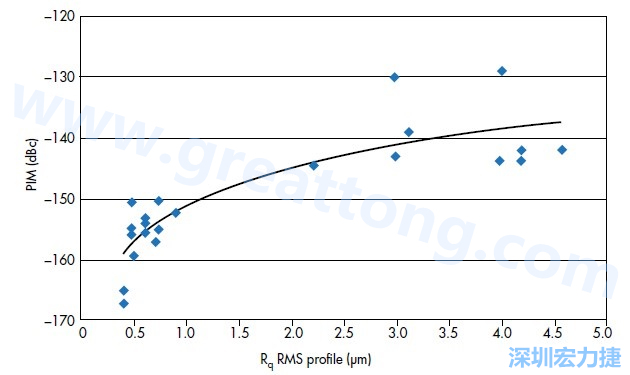

為了了解銅箔表面粗糙度與PIM的關系，透過測試具有不同銅箔表面粗糙度的電路層壓板，分析其對于PIM性能的影響。具體方法如下：先測量每種銅箔的表面粗糙度，然后壓合成層壓板，接著在層壓板上制作微帶傳輸線測試電路，以測量對應的每種層壓板的PIM性能。結果顯示，隨著銅箔表面的粗糙度增加，對于PIM影響越來越大(圖4)。
圖4：電路材料的銅箔表面粗糙度與PIM性能的關系
PCB材料制作的天線和其它被動元件在經過表面電鍍后，也會對PIM性能產生影響。鐵磁性材料(如鎳)，嚴重影響PIM的性能。浸鍍錫通常比裸銅電路具有更好的PIM性能，而使用化學鎳金(ENIG)的電路由于含有鎳會產生較差的PIM性能。
電路表面的清潔度有利于降低微帶天線和其它被動元件的PIM性能。具有防焊功能的電路通常比裸銅電路具有更好的PIM性能。清潔的電路、毫無殘留的濕法化學處理，是降低PIM性能的重要基礎。電路中帶有任何形式的離子污染物或殘留物，可能會導致較差的PIM性能。
同樣地，電路的蝕刻品質對于改善PIM性能也十分重要。如果銅箔導體沒有被充份地腐蝕掉，導致電路邊緣產生粗糙和毛刺，這種情況也可能使PIM性能退化。
只要仔細地選擇電路板材料，就可能為被動元件或電路提高其PIM性能。不過，就算使用了低PIM的材料，某些類型的電路也可能因其結構較易受PIM影響，而無法改善其PIM性能。例如，羅杰斯公司(Rogers Corp.)以32.7mil厚的RO4534電路板材料進行相關的實驗。這種天線層壓板的特性是：Dk為3.4，容差為±0.08，在10GHz時的低損耗因數(低損耗)為0.0027。

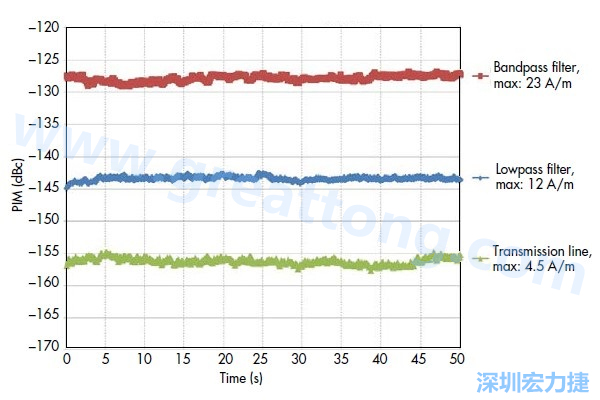

使用這種相同的電路板材料制造出三種不同的電路，分別為傳輸線、帶通濾波器、低通濾波器(圖5)。即使這些電路是基于同一電路板材料制造的，但由于PIM受到電流密度的影響，造成PIM的差異就非常顯著。相較于簡單的傳輸線電路，濾波器具有較高的電流密度，從而產生更高的PIM諧波。而當使用兩個+43dBm的單音訊號對微帶傳輸線進行測試評估時，RO4534材料呈現出-157dBc的低PIM性能。
圖5：采用相同低PIM材料制造的三種不同電路，分別呈現出不同的PIM性能：具有更高電流密度的電路
如實驗所示，常用于天線饋電的簡單傳輸線電路，幾乎可以達到接近材料的額定PIM水淮。盡管如此，PIM性能也與電路配置密切相關，不同的電路導致最終的PIM性能差異。
