PCB焊前排潮和去應力烘板相關問題
提問：PCB裸板經150℃烘板排潮后，能否立即從烘箱中取出呢？
回答：不行！必須采用緩慢降溫，待溫度降至60℃以下后，方可取出！這是因為，PCB經過高溫烘烤，特別是烘烤溫度接近或超過基材的玻璃態轉化溫度（Tg）后，基材中的樹脂處高度柔軟的彈性狀態，此時，如果采用急速冷卻，板面有、無銅箔電路（或板芯內層電路）的環氧玻璃布絕緣基材之間，經歷的降溫速度就會產生較大的差異。這種降溫速度差，會使烘烤過程中已經軟化了的樹脂，在有和無銅箔部位的冷卻硬化速度不一致，從而形成局部應力。取板操作時烘箱溫度與室溫之間的溫差越大，降溫速度差異導致的這種應力也會越大，板面翹曲的后果也越嚴重！
要說實例，曾經有個公司，因生產部門對存放超期的PCB板用150℃的溫度條件作了焊前排潮烘板處理后，部分板子發生翹曲。在分析原因時，與入廠檢驗發生了意見分歧。我建議他們調取庫存同種板型、板厚、相似尺寸及存貯條件和時間的板子，再次用150℃的溫度條件作了焊前排潮烘板處理，然后立即從烘箱中取出放置于室溫約27℃左右的平臺上。待板子完全冷卻后，板子翹曲的故障得以復現。
前期我們曾撰文簡述過，PCB的排潮需要釆用階梯式緩慢升溫（梯度升溫），而不是急速升溫。這不僅僅是為了順應環氧樹脂對水分子的釋放特性，更重要的是為了避免急速升溫造成PCB翹曲。同樣，經過烘板排潮完畢以后，板子的降溫也必須釆用緩慢降溫（斜度降溫）的方式，以避免“急冷”在PCB基材內部形成局部應力，從而導致板子翹曲。
僅就排除潮氣而言，我們不主張把烘板的溫度提升到基板的玻璃態轉化溫度（Tg）或125℃以上，除非需要在排潮烘板的過程中，同時去除板子內的殘余應力。
通常，去應力烘板必須將溫度提升到基板（例如環氧玻璃布層壓板）的Tg溫度再加20℃以上的范圍內，并嚴格執行梯度升溫（有恒溫平臺）和斜度（℃/min）降溫（不需要設置恒溫平臺）的操作規范。如果板子有輕度翹曲需要在去應力烘板過程中加以校平，還必須對板子作平放加壓，或使用夾持工裝壓緊。顯然，“去應力”烘板，也同時就完成了“排潮”烘板。
通常，我們把Tg≤130℃的印制板基材稱作低Tg板；把Tg=150℃±20℃的印制板基材稱作中Tg板；把Tg≥170℃的印制板基材稱作高Tg板。
無論何種類型Tg值的印制板，在其Tg溫度以下，由于基材環氧樹脂始終保持著堅硬的剛性狀態，因而冷卻時形成局部內生應力的幾率很低，其板子發生翹曲的幾率也就很低。

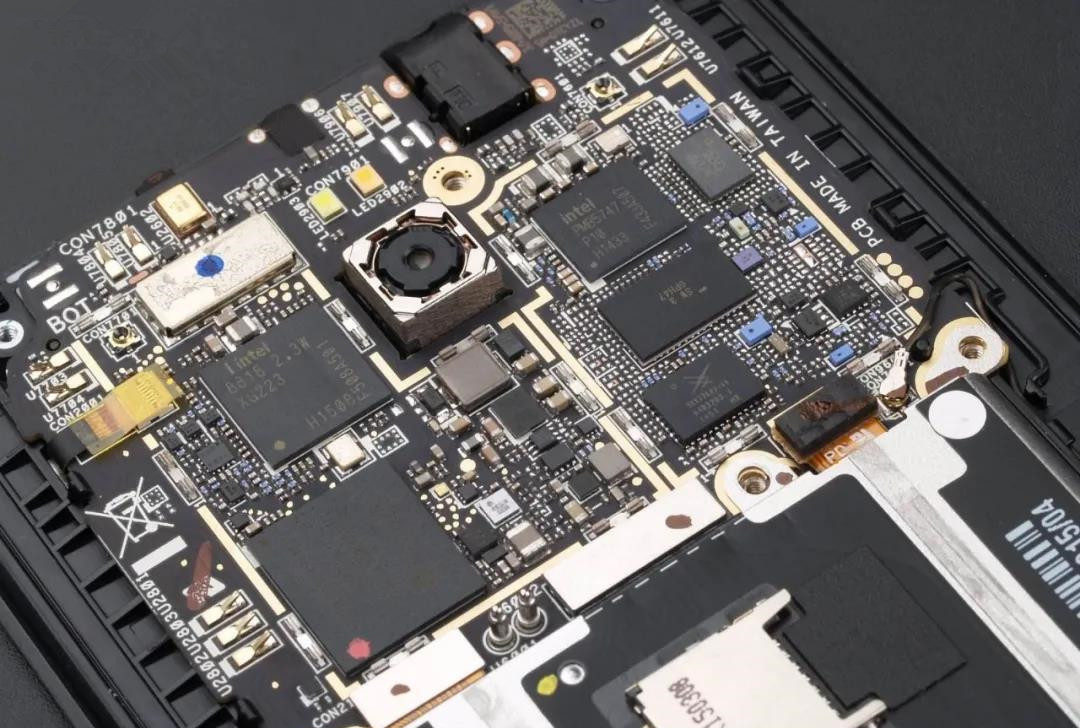

高Tg板子不僅吸水率低，而且熱膨脹收縮率（CTE）幾率也很低。這也正是為什么手機板等高密度印制板（HDI），和芯片封裝用印制板（COB）要選用高Tg基材，及高Tg板焊接前很少需要烘板排潮的原因之一。當然，由于手機生產周期短，一般情況下PCB從出廠到完成焊裝，大多都在幾十個小時以內，“吸潮”的可能性幾乎可以忽略不計。
