深圳宏力捷電子是一家專業從事電子產品電路板設計（layout布線設計）的PCB設計公司，主要承接多層、高密度的PCB設計畫板及電路板設計打樣業務，可提供Gerber資料反向生成PCB文件服務。
Gerber資料反向生成PCB文件的原因
在電子產品仿制開發過程中，我們常常遇到這樣的情況，客戶只擁有用于生產的Gerber（光繪）資料，卻沒有用于產品解析與技術探討的PCB文件、原理圖等資料。產品順利生產出來后，想要對其進行修改、升級或者故障維修卻因?yàn)闆](méi)有參考圖紙而無法下手。
Gerber資料反向生成PCB文件需提供資料

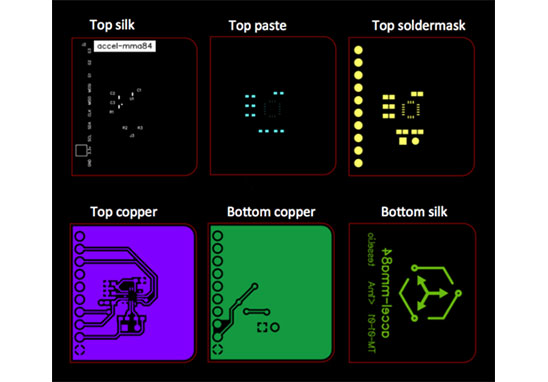

1. Routin/Plane 線路層 （一般幾層板就有幾個文件，格式以.pho結尾）；
2. Silk screen 絲印層 （兩個文件，頂層絲印和底層絲印，以.pho結尾）；
3. Solder Mask 阻焊層 （兩個文件，頂層阻焊和底層阻焊，以.pho結尾）；
4. Drill drawing 過孔層 （以列表和符號標示鉆頭直徑和位置的文件，以.pho結尾）；
5. Nc drill 鉆孔表 （標示層對之間的鉆頭位置，以.drl結尾）；
6. 含盲埋孔的必須提供各個對層之間的鉆孔表。
Gerber資料反向生成PCB文件服務流程
1. 根據Gerber資料以及客戶設計要求評估報價；
2. 客戶確認報價，簽訂合同，預付項目定金；
3. 收到預付款，安排工程師設計；
4. 設計完成后，提供文件截圖給客戶確認；
5. 客戶確認OK，結清余款，提供PCB設計資料。
