在電子工業中，PCBA加工多采用SMT加工，在使用過程中存在許多常見故障。據統計，60%的缺陷是由錫膏印刷引起的。因此，保證高質量的錫膏印刷是保證SMT貼片加工質量的重要前提。接下來深圳SMT加工廠家為大家介紹SMT加工如何避免印刷故障？
SMT貼片加工中打印故障的解決方法
一、模具與PCB印刷方式無間隙，稱為“觸印”。所有結構穩定性要求高，適用于印刷高精度錫膏。印刷后金屬絲網板與印制板接觸良好，與PCB分離。因此，該方法印刷精度高，特別適用于細間隙和超微印刷。
1. 印刷速度。
當刮板向上推時，錫膏向前滾動。快速印刷有利于模版印刷。
這種回彈還能防止錫膏泄漏。另外，料漿不能在絲網內翻滾，導致錫膏清晰度低，這也是打印速度過快的原因。
刻度為10 × 20mm/s。
2. 印刷方法:
常用的印刷方法有觸摸印刷和非接觸印刷、絲網印刷和印刷電路板上的空白印刷。印刷方法為“非接觸式印刷”，一般為0.5 × 1.0mm，適用于不同粘度的焊錫膏。用刮板將錫膏推入鋼網，打孔，接觸PCB板。逐漸去除刮板后，將鋼網與PCB分離，減少了鋼網上真空泄漏的風險。
3.刮板類型:
刮板有塑料刮板和鋼刮板兩種。對于PITCH≤0.5mm的IC，使用鋼刮板應使用進行印刷，以方便印刷后錫膏的形成。
4. 刮板的調整。
在焊接過程中，刮板操作點沿45°方向印刷，可顯著改善錫膏開口的不均勻性，減少穿孔鋼板的損傷。刮板的壓力一般為30N/mm。
二、安裝時應選擇間距不超過0.5mm、0mm或0~-0.1mm的IC安裝高度，以免安裝高度過低導致錫膏塌陷，回流時短路。
三、重熔焊接。
回流焊導致裝配失敗的主要原因有以下幾點:
a.溫升過快;
b.加熱溫度過高;
c.錫膏的加熱速度比PCB快;
d.水流過大。
因此，在確定再熔焊工藝參數時，應充分考慮各因素，確保批量裝配前焊接質量沒有問題。

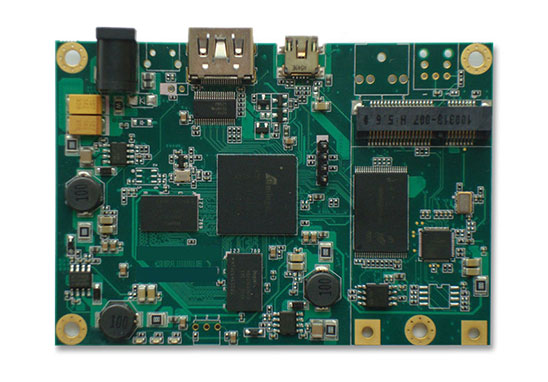

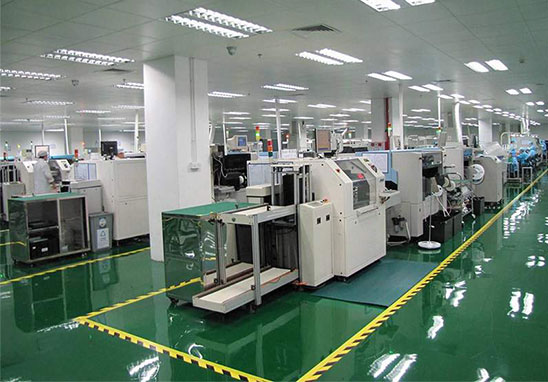

深圳宏力捷自有SMT貼片加工廠，可提供最小封裝0201元器件SMT貼片加工服務。貼片廠配備3條富士高速貼片流水線、2條DIP插件生產線，附載AOI光學檢測儀、全自動錫膏印刷機、半自動錫膏印刷機、無鉛波峰焊、有鉛波峰焊、上下8溫區回流焊、PCBA功能測試架、老化、載板機、清洗工具等，同時設立專業研發實驗室，5名專業工程師配合客戶進行一般性功能測試、測試點測試、以及通路、噪音、波形、跌落及溫度測試。
深圳市宏力捷電子有限公司專業提供整體PCBA電子制造服務，包含上游電子元器件采購到PCB生產加工、SMT貼片、DIP插件、PCBA測試、成品組裝等一站式服務。
