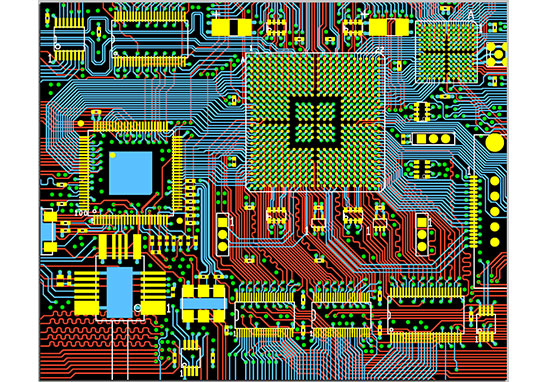

PCB設計常見布線規則
1. PCB板上預劃分數字、模擬、DAA信號布線區域。
2. 數字、模擬元器件及相應走線盡量分開并放置于各自的布線區域內。
3. 高速數字信號走線盡量短。
4. 敏感模擬信號走線盡量短。
5. 合理分配電源和地。
6. DGND、AGND、實地分開。
7. 電源及臨界信號走線使用寬線。
8. 電源線與地線應盡可能呈放射狀，以及信號線不能出現回環走線。
9. 數字電路放置于并行總線/串行DTE接口附近，DAA電路放置于電話線接口附近。
10. 小的分立器件走線須對稱，間距比較密的SMT焊盤引線應從焊盤外部連接，不允許在焊盤中間直接連接。
11. 關鍵信號線優先：電源、摸擬小信號、高速信號、時鐘信號和同步信號等關鍵信號優先。
12. 布線密度優先原則：從單板上連接關系最復雜的器件著手布線。從單板上連線最密集的區域開始布線。
13. PCB設計中應避免產生銳角和直角，產生不必要的輻射，同時PCB生產工藝性能也不好。
14. 貼片焊盤上不能有通孔，以免焊膏流失造成元件虛焊。重要信號線不準從pin腳間穿過。
