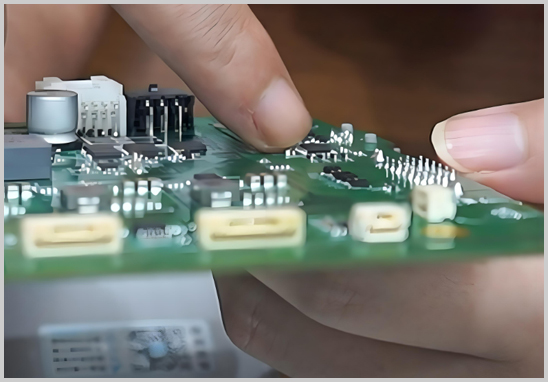

什么是電路板抄板打樣？
通俗來說，電路板抄板打樣就是通過逆向工程對現有電路板進行“過來人”式解析，提取其原理圖、BOM清單和Gerber文件等生產資料，并按照這些資料重新制造出功能等同的樣板，方便后續小批量生產或替換停產元器件使用。
電路板抄板打樣流程詳解
下面以十多年實戰經驗為基礎，給大家嘮嘮我們?nèi)绾伟言?ldquo;搬”到工廠，變成合格樣板的全過程。
1. 前期評估
- 樣板可行性：判斷目標板是否有加密程序、假型號芯片或已停產器件等風險。
- 材料準備：提供至少一套單/雙面板樣板，多層板建議兩套以上以確保數據準確。
2. 拆板與物料記錄
- 拆卸元器件：用專業工具（如數碼顯微鏡）記錄所有元件型號、參數及位置方向。
- 照片存檔：拍攝頂/底層全景及重點器件位置，保證后續比對無誤。
3. 原理圖與PCB文件重構
- 原理圖繪制：將電路拆分成功能單元，使用OrCAD、Altium等工具重繪原理圖。
- 布局還原：通過掃描或拍照圖像，利用抄板軟件（如 Valor、CAM350）還原雙層或多層PCB層間結構。
4. 制板打樣
- Gerber輸出：生成包括銅箔、阻焊、絲印、鉆孔等在內的完整Gerber文件。
- 小批量制板：在自有PCB工廠按IPC標準快速生產樣板。
5. SMT/DIP貼裝焊接
- SMT貼片：采用貼片機對貼片元件進行精準貼裝。
- DIP焊接：手工或波峰焊方式完成插件元件安裝，兼顧混合加工需求。
6. 功能測試與驗證
- 電氣性能檢測：對電壓、電流、信號完整性等關鍵指標逐項驗證。
- 調試優化：針對測試中發現的小問題，返工或調整PCB布局與原理圖。
7. 交付與技術支持
- 交付資料：提供PCB文件（Gerber）、BOM清單、原理圖及測試報告。
- 后續維護：針對小批量迭代或量產提供技術跟進服務。
我們的技術優勢
- 實戰經驗豐富：十余年P(guān)CB反向工程、抄板打樣實戰，成功案例覆蓋家電、通信、工業控制等多行業。
- 精準逆向核心技術：利用高清數碼顯微鏡與專業抄板軟件，保障元器件和線路還原度達100%。
- 一站式高速交付：自有PCB板廠與SMT貼片廠，當天評估、48小時拿樣，極大縮短樣板周期。
- 質量與合規保障：嚴格遵循IPC-A-600與行業檢測標準，樣板一次驗收合格率高達98%以上。
電路板抄板打樣常見問題
- 能否抄多層及加密電路板？
支持雙層至十層板；對具備加密程序或隱形貼片器件的板子，有專用拆解與去標記工藝，確保高成功率。
- 如何獲取BOM清單與Gerber？
完整提取元器件型號、一致性驗證后生成BOM；掃描與軟件還原后輸出標準Gerber文件。
- 打樣價格如何計算？
按焊盤點數、層數及件數綜合計價，價格透明，亦可提供固定報價方案。
- 最小起訂量是多少？
樣板零起訂，常規批量以10塊為單位，滿足各類研發與替換需求。
