在SMT貼片加工過程中，客戶最不希望看到的問題之一，就是PCB板面刮花。哪怕功能再正常，一旦外觀出現劃痕、壓痕或氧化點，就會直接影響產品品質的感知，嚴重的還可能導致客戶退貨、品質投訴，增加不必要的成本支出。
那到底怎么才能在SMT貼片加工過程中有效預防PCB板面刮花呢？今天我們結合深圳宏力捷電子20余年的實戰經驗，和大家聊聊這個問題。
板面為什么會刮花？常見原因匯總
想預防，就得先知道問題出在哪：
1. 搬運不當：人工或機械手在搬運PCB時，用力不均或夾持過緊，容易造成劃傷。
2. 設備磨損：印刷機、貼片機、傳輸軌道等設備老化或未清潔，金屬零件與PCB接觸處可能有毛刺或異物。
3. 治具設計問題：使用的治具沒有包邊保護或尺寸不合，板邊晃動容易造成板面摩擦。
4. 靜電防護不到位：操作人員佩戴的防靜電手環或衣服表面有灰塵顆粒，接觸時劃傷板面。
5. 堆疊不規范：貼片前后板子直接疊放或放入料盤角度不當，摩擦導致刮花。
如何在SMT貼片加工中預防板面刮花？實用建議來了！
1. 規范操作流程
標準作業指導書（SOP）必須細化每一步操作動作，特別是搬運、上板、下板、轉運過程。例如：

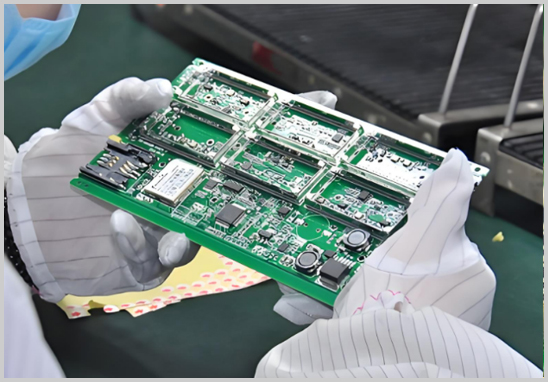

- 要求兩手托住PCB邊緣搬運；
- 禁止將板面朝下堆放；
- 使用專用帶隔層的防靜電周轉箱。
參考資料：IPC-A-610《電子組裝驗收標準》建議操作過程中避免裸手直接接觸功能區域。
2. 定期設備保養
設備上的傳輸鏈條、軌道、真空吸嘴、吸盤等，建議每周做一次點檢，防止因毛刺或吸附異物造成PCB板表面劃傷。部分貼片機的推桿位置也應定期檢查與調節。
3. 治具優化設計
好的治具設計能極大減少板面刮傷的風險。宏力捷在為客戶定制治具時，會根據板子尺寸、元件分布優化包邊保護設計，避免PCB在設備中晃動或接觸不當。
4. 提升員工防護意識
培訓操作人員佩戴干凈的防靜電手套、指套，不要在工位吃東西或存放硬質物品。某些公司還引入了“板面無劃痕責任制”，由質檢員記錄責任人，提高全員質量意識。
5. 嚴格品質抽檢機制
在貼片后、焊接前和測試后設置三道QC檢查工位，對于板面外觀設定“無劃傷、無壓痕、無污染”標準，發現異常及時追溯源頭并處理。
實戰案例：宏力捷的防刮花管控方法
在宏力捷電子的SMT生產車間，每一塊進入產線的PCB都經過防靜電除塵處理，同時使用專用隔層架防止板面摩擦。貼片完成后的PCB會統一裝入EPE泡棉保護托盤中，確保運輸過程中零刮痕。結合我們自主開發的MES追溯系統，一旦發現刮花問題，可迅速定位到責任工位和批次。
總結
SMT貼片加工中要避免PCB板面刮花，關鍵在于“事前預防 + 過程控制 + 責任落實”。只要規范每一個細節，選對靠譜的加工廠家，板面刮花問題完全可以降到極低。
