九九久久影视I日韩一区二区三区高清免费看看I久久精品视频2I亚洲日本色I亚洲欧美日韩在线看I国产精品久久中文字幕

CL-408水性蘸火液是一種高分子聚合物水溶性淬火劑,選用國外優(yōu)質(zhì)原料精制而成,俗稱PAG淬火液,具有獨(dú)特的逆溶性（一般稱之為濁點(diǎn)效應(yīng)）,克服了水冷卻速度快,易使工件開裂；油品冷卻速度慢,淬火效果差且易燃等缺點(diǎn).安全,環(huán)保,使用壽命長,使用成本低,現(xiàn)在國際油價越來越高,對環(huán)境保護(hù)愈來愈嚴(yán)的大氣候下,水性PAG淬火液逐漸成為熱處理行業(yè)的淬火介質(zhì).

二在眾多淬火介質(zhì)中,CL-408PAG淬火劑具有以下優(yōu)點(diǎn):

1安全環(huán)保,CL-408水性PAG淬火液完全不燃燒,無火災(zāi)危險,無毒,無油煙,使工作環(huán)境大大改善,滿足環(huán)保部門對企業(yè)的環(huán)保要求.

2通過控制淬火液的濃度,可以得到近于水到油之間的冷卻速度,以滿足不同材料和工件的淬火要求.

3操作成本大幅降低,通常工件的PAG淬火液成本僅相當(dāng)于淬火油價格的20%左右.

4由于CL-408PAG淬火劑比熱容與水比熱容相近（比淬火油散熱速度快很多）,可以提高車間的生產(chǎn)量,進(jìn)而使企業(yè)效益比以前得以提高.

5淬硬層深,淬火硬度均勻無軟點(diǎn),大幅減少淬火變形和開裂的傾向,對低、中碳鋼感應(yīng)及大件淬火尤其適用.

6對工件無腐蝕,且有短期防銹作用,使用壽命長,不易老化變質(zhì),淬火后的工件可不清洗直接回火.

7水性PAG淬火液的濃度測試易測易控,維護(hù)和保存特別簡單.使用手持式折光儀（糖度計）,小巧攜帶方便.在熱處理的現(xiàn)場可以用折光儀來監(jiān)控濃度,簡單的說用折光儀讀數(shù)乘2.5即可得到濃度值.

8本淬火劑在使用中,帶出量少,使用成本低,綜合經(jīng)濟(jì)性好.

三CL-408水性PAG淬火液處理化性能：

四CL-408水性PAG淬火液的使用范圍和局限:

本水性PAG淬火液主要用于以下各方面：

◇鍛件、棒材、型材以及鑄鋼件的淬火及鍛后余熱淬火

◇傳動零件的整體侵入淬火和表面噴淋冷卻

◇汽車彈簧（板簧）、螺栓、螺帽、螺絲及自攻螺絲的淬火

◇夾鉗、扳手及其它手工工具的淬火

◇連續(xù)爐加熱滲碳碳氮共滲的小工件的淬火（自行車零件,鏈條等）

◇曲軸、凸輪軸、小齒輪軸、齒輪、花鍵軸、軸銷、聯(lián)軸、鋸片、導(dǎo)軌等零件的表面淬火

◇農(nóng)用機(jī)械零件的淬火

◇工程機(jī)械高強(qiáng)度零部件的淬火

◇鋁合金的固溶處理也是特別適用的

◇石油器具熱處理

適用于各類工件的整體浸淬和感應(yīng)加熱淬火,適用于開口式淬火槽、連續(xù)爐、淬火槽外設(shè)的多用爐及感應(yīng)淬火爐等.

本水性淬火劑不適用于有二次硬化特性的鋼件（如冷熱模具鋼和高速鋼）.

在成批工件淬火時,同批工件之間應(yīng)保持足夠的距離,或以分散撒入方式進(jìn)入淬火液中.

附錄:

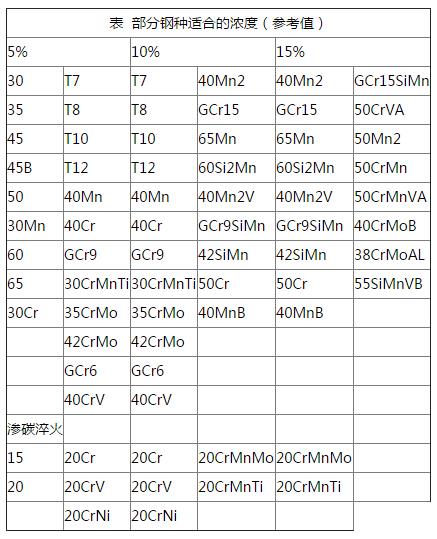

CL-408PAG淬火劑淬火濃度參考表

如果在表中沒有找到您所需要的鋼種,則請參照相近碳含量的鋼種來確定使用濃度,形狀不規(guī)則、壁厚、小的鋼件適合選用高濃度,反之選擇低濃度

濃度控制

濃度讀數(shù),如下圖,手持式折光儀（糖度計）,小巧攜帶方便.在熱處理的現(xiàn)場可以用折光儀來監(jiān)控濃度,簡單的說用折光儀讀數(shù)乘2.5即可得到濃度值.

隨著淬火液的長期使用,多少都會造成一定的污染,可能濃度通過折光儀讀數(shù)就會不準(zhǔn)確,一般來說,都會偏高一些,這時請與我們工程師聯(lián)系.如果在表中沒有找到您所需要的鋼種,則請參照相近碳含量的鋼種來確定使用濃度,形狀不規(guī)則、壁厚、小的鋼件適合選用高濃度,反之選擇低濃度.

五、溫度確定

使用普通的溫度計測溫即可

推薦淬火劑的使用溫度在20-45℃,不要高于65℃.

六、溫度控制:

根據(jù)熱處理的干活量,如果干活量太大,液溫升高太快,就需要有冷卻裝置.是否需要上冷卻系統(tǒng),具體可與我們工程師聯(lián)系.

另外,為了發(fā)揮淬火液的使用效果保持淬火液冷卻性能穩(wěn)定,請將溫度控制在一個比較窄的范圍內(nèi),在淬火工件進(jìn)出淬火液時不超過10度,如果淬火槽濃度偏小,淬火槽內(nèi)淬火液的重量小于一次淬火工件干活量的10倍,溫度升高從理論上說會超過10度,所以淬火槽大小應(yīng)該至少為一次干活量的10倍,即若一次出爐4T,剛淬火槽應(yīng)該為40T以上.

七、攪拌

淬火液的攪拌也是除溫度和濃度改變冷速的另一個方面,在相同的溫度及濃度范圍內(nèi),攪拌越快,冷速越快.穩(wěn)定均勻的流速,有利于冷卻效果,為使工件表面形成的聚合物包膜基本不被沖刷掉,攪動和循環(huán)產(chǎn)生的相對流速不宜過大,不要超過0.6米/秒.

八、淬火液的后期添加

由于工件從淬火槽提出時,多少都會帶出淬火液,同時溫度高也會蒸發(fā)水份,時間久了,淬火液的濃度就會有所變化.用戶在使用時可一至二周用折光儀檢測一下濃度,如濃度變低可適當(dāng)補(bǔ)加原液,反之加水.淬火液的損耗量跟工件的大小,形狀,及工件提出的溫度有關(guān),如工件表面積大,帶出量就大；工件提出時溫度高,如超過74℃,此時淬火液還沒有回溶到水里,工件表面沾的原液就比較多,損耗量就會大些,這時就需要用戶注意方法,以減少淬火液的損耗量,具體可與工程師聯(lián)系.總之,只要使用得當(dāng),淬火液的添加量不會很多,百噸消耗量不大于50KG.

淬火液使用前淬火槽應(yīng)該注意的問題:

1.淬火槽應(yīng)該以鐵焊或水泥等為主,因淬火劑含防銹劑,所以不必涂裝油漆,同時油漆易與淬火液發(fā)生化學(xué)反應(yīng).淬火劑顯堿性,淬火槽的附助設(shè)施如泵、管盡量避免使用銅、鋁金屬,水要用自來水和純凈水,其它腐水和污水禁用,注意不能混進(jìn)雨水.

2.為了較好散熱以及淬火液均勻和防止PAG逆溶集中,還要防止生菌,可安裝攪拌系統(tǒng).簡單的可以用泵來回抽,有條件的話可圍繞槽的四壁設(shè)盤管,盤管上開孔,流速注意不能太快,尤其是在低溫區(qū)時,易變形和硬度不勻,建議0.6米/秒以下為好,休息時用空壓機(jī)打氣,防止生菌.

溶液的保養(yǎng):

1.適當(dāng)?shù)臄嚢杩裳娱L使用壽命.

2.如果長時間不干活,請兩天開一次攪拌,見光；特別是夏季,可加入苯甲酸鈉.

3.本品不凍,建議冬天使用前多滾動使其混合均勻.

4.使用時不要混入油.一旦混入油,淬火液顏色變黑,不會影響冷卻特性.可加入苯甲酸鈉情況會有改觀.

5.夏天來到,天熱變熱,在使用淬火液時一定要注意經(jīng)常攪拌,通風(fēng),經(jīng)常檢測濃度,不夠隨時補(bǔ)加（天熱濃度較天冷濃度可低點(diǎn)）.不要混進(jìn)油,不干活時定時沉淀,過濾.隨時觀察淬火液的顏色,有變化及時與公司聯(lián)系,可定期3個月-6個月寄些樣品回我公司免費(fèi)檢測.

是否可以與其它品牌的淬火液混合使用

請與我們的工程師聯(lián)系,通過確定之前使用的淬火液的情況,確定的結(jié)果.

產(chǎn)品包裝及存放:

200KG/桶；陰涼處存放.

注意事項：

1、防止粉塵、油污及其它雜物混入淬火液中,以免影響淬火劑冷卻性能及淬火液變質(zhì)

2、每半年至一年對淬火液進(jìn)行一次沉淀,保持清潔

3、適當(dāng)?shù)臄嚢杩裳娱L使用壽命,通常采用泵或螺旋槳進(jìn)行.用泵攪拌時,溶液的流速以每秒一米以下為宜,4、要避免空氣卷入液體內(nèi)：用螺旋槳攪拌其轉(zhuǎn)速以每分鐘100-450轉(zhuǎn)為宜

5、本品不凍,建議冬天使用前多滾動使其混合均勻

• 上一篇：沒有了！
• 下一篇：蘸火油
